發出放電聲

應急措施：當發現變壓器發出異常聲響時，應根據上述分析判斷其可能的原因，有針對性的采取應急措施。如變壓器內部發出的異常聲響是由于零件松動或繞組導線擊穿產生的，應立即停電處理，以免事故進一步擴大。

變壓器油位過高或過低。一般情況下油溫的變化可以改變油位。隨著油溫的變化，油位也相應出現—定范圍的改變。但是，在不正常情況下，由于滲油、滲水等故障和其他事故也會引起油位的異常變化。其次，油溫的變化與負荷狀況、環境溫度等條件有關。當油位變化與這些因素不一致時，則可能是假油位。出現假油位的原因： 油標管堵塞； 防爆管排氣孔堵塞。另外，油位過高將造成溢油；油位過低，則可能造成變壓器內部引出線乃至線圈外露，導致內部放電。

處理方法和應急措施：有氣體繼電保護的將其跳閘回路解除，防止誤跳閘。當班電氣設備操作人員要經常檢查油位計指示，發現油位過高時可適量放油；油位過低時及時補油。若是由于變壓器漏油引起的，則應采取停電檢修及其它應急措施。當發現油枕或防爆管異常噴油時，應立即切斷變壓器的電源，以防止故障和事故的擴大。

變壓器油質變壞或油溫突然升高。 在工作狀態時，變壓器油的主要作用是冷卻和絕緣。當長時間過熱運行或殼體進水，吸收潮氣，會使油質變壞。通過油標觀察會發現油色異常加深或變黑；經取樣分析可以檢驗出油內含有碳粒和水份，酸值增高，閃點降低，絕緣強度降低等。這種情況很容易在繞組與外殼間發生擊穿放電，造成嚴重事故。當變壓器正常運行時，油溫如果突然升高經常是變壓器內部過熱的原因。鐵芯著火，繞組匝間短路，內部螺絲松動，冷卻裝置故障，變壓器嚴重過負荷都可能使油溫突然升高。

解決的方法和應急措施： 發現油色異常加深或變黑，需對絕緣油進行再生和過慮處理； 由于負荷因素造成的油溫突然升高，可適當減少或調整負荷； 其他異常情況引起的油溫突然升高，則應立刻停電，對變壓器進行全面檢修。

變壓器著火

當變壓器內部發生故障，又沒有及時處理，即可能著火，釀成火災。變壓器著火時，油箱內絕緣油燃燒，變成氣體，使油箱爆裂，燃燒的絕緣油向變壓器外噴流，將造成設備損壞和財產損失。變壓器導線內部或外部短路，嚴重過負荷、雷擊或外界火源移進變壓器，均可能導致變壓器著火。

應急措施：a．加強變壓器的運行管理，盡量控制變壓器內油溫不超過85℃；定期對變壓器的電氣性能進行檢查和試驗，定期做油的劣化試驗。b．小容量變壓器高低壓側應有熔斷器等過流保護環節；大容量的變壓器應按規定裝設氣體保護和差動保護。當高壓用熔斷器保護時，100KVA以下的變壓器，熔絲額定電流按變壓器額定電流的2-3倍選擇。100KVA以上的變壓器，熔絲按額定電流的1.5-2倍選擇。c．安置變壓器的房間為一級耐火建筑；應有良好的通風，最高排風溫度不宜超過45℃，進風和排風溫差控制在15℃范圍內；室內應有擋油設施和蓄油坑；按安全要求同一室內不要安裝兩臺變壓器。d．經常檢查變壓器負荷，負荷不得超過安全管理規定。e．由架空導線引入的變壓器，按規程裝設避雷器，雷雨季節前應對防雷裝置進行檢查。f.設專人對變壓器進行維護，有巡視和檢查制度及記錄。保持變壓器正常安全經濟運行和工作環境的清潔。

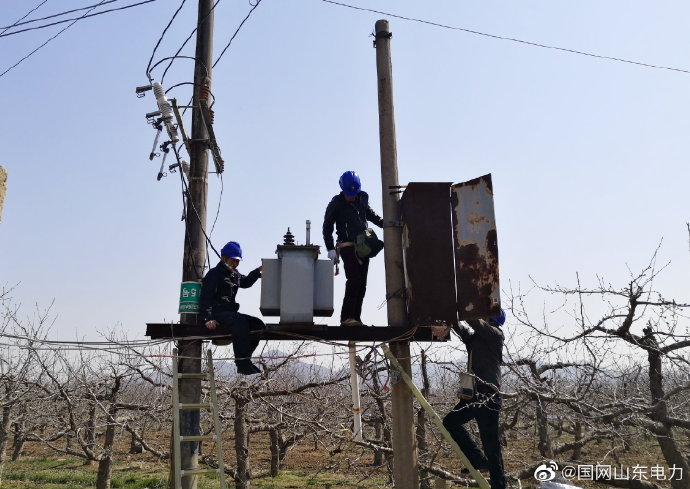

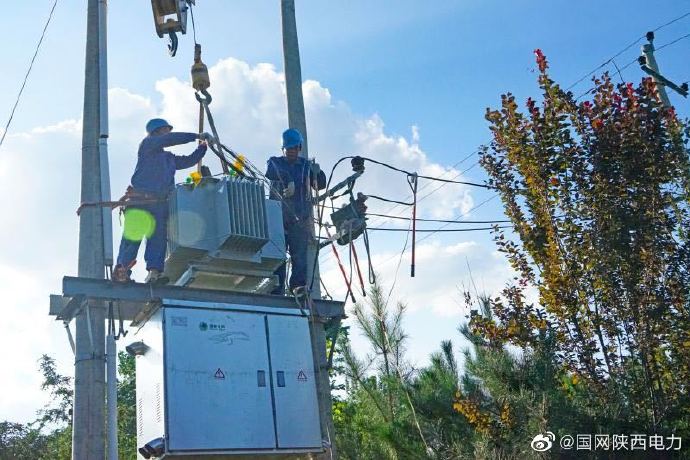

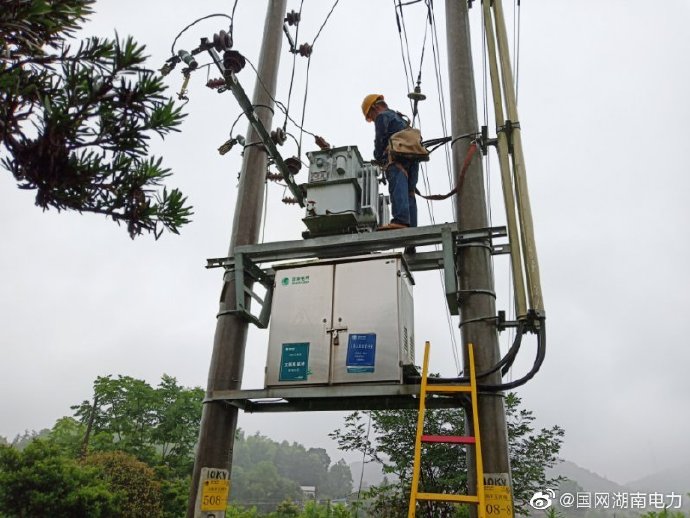

【緊急排查故障 及時恢復供電】4月13日，福山區回里鎮茂芝場水站臺區變壓器出現故障。為保證果農溉用電，國網煙臺市福山區供電公司組織搶修人員立即行動，在最短時間內召集人員、車輛、備品備件，趕赴現場對故障變壓器進行了更換，及時恢復供電。 ????

2019年x月x日 x壓氣站起十級大風。09:35電氣上位機彈出西三線主變壓器電流速斷動作報警，西三線主變壓器高壓柜從合閘位置自動跳閘為分閘位置，西三線市電斷開，西三線壓縮機停機。35KVxx進線A、B、C相電壓波動浮動較大。 最高達到48.35kV。

9:36詢問xx變電所。xx變電所正起著沙塵暴大風。

9:37西三線兩臺發電機啟機成功。

9:42將西三線供電方式改為發電機供電，斷開西三線市電低壓進線斷路器。

10:02西二線兩臺發電機啟機成功。

10:35 RR2#機組啟機成功。

11:35 RR3#機組啟機成功。

11:38西二線供電方式切換為發電機供電。斷開西二線市電低壓進線斷路器。

11:40 搖出西三線主變壓器高壓柜小車。合上接地刀閘。

二、故障排查

變壓器隔離后，對開關柜本體、電纜、變壓器進行了檢查，開關柜和電纜未發現明顯異常，打開變壓器接線箱后發現，B相外護套損壞，屏蔽層有燒蝕痕跡，判斷故障點位于變壓器高壓側電纜連接處。后為進一步確定原因，對變壓器進行了絕緣和直阻測試，所有測試數據正常。

三、原因分析

1.直接原因

xx壓氣站西三線變壓器進線側B相電纜頭距離A相電纜連接處裸露帶電部位距離偏小，A相對B相電纜頭放電，外護套在放電破損后，A相對銅屏蔽層放電拉弧，弧光導致A、B相短路，變壓器過流速斷保護跳閘。

現場電纜故障照片

電氣后臺報文

2.間接原因

（1）電纜頭安裝不規范，按照3M電纜頭制作標準，電纜頭部分制作長度為1200mm，接線箱內部空間較?。▽?650mm，高1150mm，深1250mm），為了保證電纜頭與帶電部位間隙，在安裝時將B相電纜向上和向外彎曲，由于電纜頭過長，安裝完畢后B相電纜存在向內應力，應力逐步釋放過程中，B相電纜頭逐漸靠近A相電纜連接處，最終導致A相對B相電纜放電。

原安裝路徑

（2）故障期間，xx區域?yàn)榇箫L(fēng)天氣，系統電壓波動較大，5月11日8:34至12:18電壓一直處于波動狀態，電壓幅值最高達到48.35kV。從行波測距裝置上調出歷史曲線，在4月16日和5月8日還發生過兩次明顯的電壓波動故障，故障電壓最高幅值分別為：47.6kV和49kV。電壓的頻繁波動也是導致故障發生的誘因。

5月11日電氣后臺歷史曲線

5月8日電壓波動錄波

四、措施建議

1.組織開展現場搶修工作，故障發生后，分公司立即組織開展電纜頭搶修工作，5月11日22:00試驗設備到站，對變壓器、電纜進行了絕緣測試。5月12日00:30電纜頭達到xx站，開始制作電纜頭，3:40完成電纜頭制作，5:30完成耐壓測試，10:30開始對電纜和變壓器進行沖擊測試，11:20完成沖擊測試，11:40恢復站內市電供電。

整改后的電纜頭

2.提升電纜頭制作安裝質量。電纜頭制作過程中，沒有考慮到內部安裝位置的因素，只是按照廠家指導手冊按照標準長度制作了電纜頭，安裝完畢后也未充分認識到機械應力對電纜位置的影響，沒有采取相應的固定措施，后續的電纜頭制作過程中應充分考慮安裝環境，合理選擇電纜頭長度和固定方式。

3.查漏補缺，補強管理短板，本次故障根本原因是施工過程質量把控不嚴格，特別是電氣專業中一些重要的施工環節，缺少施工質量控制措施，在歷年項目實施過程中也未對上述問題引起足夠重視。針對上述問題，梳理目前涉及到的特殊施工環節，制定施工前檢查準備，施工過程質量控制，施工后驗收，施工問題整改推進，新設備投入運行檢查等各環節的管控措施，全過程做到閉環管理。

不合理使用或意外情況發生，電氣設備或元器件都會存在短路的問題。

什么是短路？短路即為兩個存在電勢差的部分意外短接或者發生電氣特性失效后電勢不等體的電勢短路，造成瞬態或持續的大電流，在沒有保護措施情況下?lián)p壞電氣設備或者部分功能模塊或者某些電氣元器件。

接下來我們說說變壓器短路的問題：

第一種情況是變壓器自身一次側線圈間的短路，比如線圈絕緣層或絕緣漆的破損，造成匝間短路，這使得變壓器勵磁電感量減小，勵磁電流增大，變壓器磁損增大，匝間短路嚴重情況下甚至燒毀線圈，從而損壞變壓器；

第二種情況是變壓器一次側和二次測的線圈短路，這是危險的事，對設備和使用者來說，高壓一次側和二次測失去了電氣隔離；

第三種情況是最為常見的電氣短路，即變壓器過伏秒或超磁通密度的飽和，變壓器一旦飽和，一次側勵磁或激磁電感量迅速減小(不清楚飽和原理的，可以參考一下磁芯磁化的原理)，甚至一次側線圈失去額定參數下的電感量(可以法拉第電磁感應定律的推導表達式，明確什么是變壓器額定參數以及它們之間的關系)，沒有了電感量，一次側便成為了導線，這時候加在線圈兩端的電壓便被短接，發生短路；

當然還有二次側線圈短路的情況，很好理解，這里就不在贅述了。
